高硬度&耐摩耗性
窒化ケイ素は、高い硬度と強い耐摩耗性を提供するため、機械的負荷、摩擦、反復運動にさらされる部品に適しています。

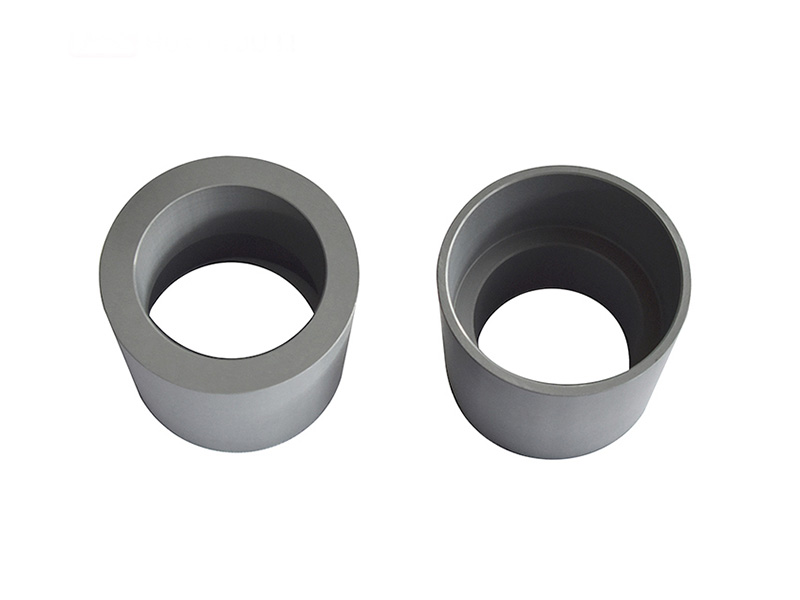

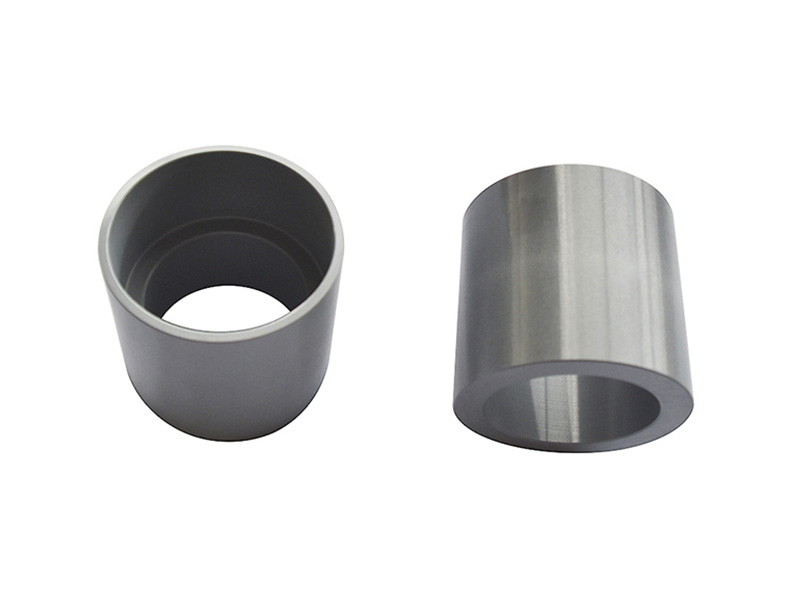

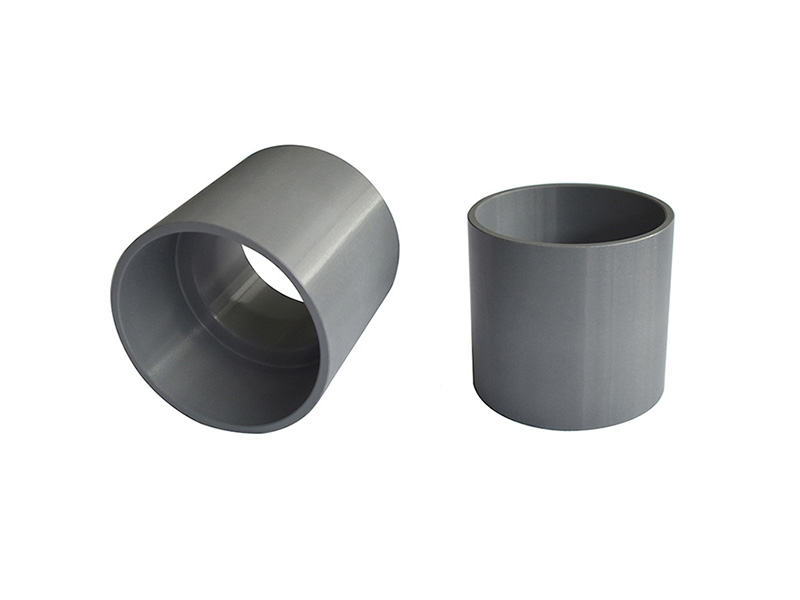

窒化ケイ素绝縁指輪はprecision-engineeredから製造陶器成分窒化ケイ素(Si₃N₄)。これらは、電気絶縁、高い機械的強度、耐摩耗性、熱安定性、低熱膨張および耐薬品性の組み合わせを必要とする厳しい用途向けに設計されています。
の窒化ケイ素絶縁リングは紐工学に陶磁器で成分窒化ケイ素から作られる(Si₃N₄)。従来の金属リングとは異なり、窒化ケイ素は機械的耐久性と電気絶縁性を兼ね備え、熱、酸化、化学的腐食および摩耗に対する強い耐性を備えています。
リング形状により、設計および動作環境に応じて、コンポーネントを絶縁スペーサー、構造サポート、シール関連コンポーネント、ベアリング関連コンポーネント、または高精度インターフェースコンポーネントとして使用できます。
提供された製品情報によると、窒化ケイ素リングは、耐久性、低摩擦、超高温耐性および腐食性物質に対する耐性が要求される厳しい環境に特に適しています。
窒化ケイ素、一般的に書かれていますSi₃N₄,従来の金属やエンジニアリングプラスチックは、耐熱性、機械的強度、耐薬品性および電気絶縁の必要な組み合わせを提供することができないアプリケーションで使用される高性能テクニカルセラミックです。
窒化ケイ素は、鋼と比較して比較的密度が低く、高い機械的強度と硬度を維持します。これは、耐久性を犠牲にすることなく部品の質量を減らすことが重要な部品にとって魅力的です。
その低い熱膨張は、部品が繰り返し温度変化を経験したときに寸法安定性を維持するのにも役立ちます。この特性は、精密機器や高温アセンブリで重要な場合があります。
| 材料属性 | 記述 | 応用価値 |
|---|---|---|
| 高い硬度 | 機械的摩耗に対する強い耐性 | 長期使用のコンポーネントに便利です |
| 低密度ポリエチレン | 約3.2-3.3 g / cm³ | 部品の軽量化に役立つ |
| 熱安定 | 動作温度は1200°cまで | 高温設備に適している |
| 低年の内に | 寸法安定性の維持に役立ちます | 精密アセンブリに役立ちます |
| 电気绝縁 | Non-conductive陶磁材料 | 絶縁部品に適している |
窒化ケイ素は、高い硬度と強い耐摩耗性を提供するため、機械的負荷、摩擦、反復運動にさらされる部品に適しています。
付属の仕様書には、最大の動作温度が記載されています1200°C(2192戸°F)要求の厳しい熱環境での使用をサポートします。
窒化ケイ素は、酸やアルカリからの酸化や化学攻撃に耐性があるため、特定の化学処理環境に適しています。
約の規定された密度と3.2-3.3 g / cm³、Si₃N₄体重優位かなりの鉄鋼部品を提供する。
低い熱膨張は、温度変動の間にリングの寸法安定性を保持するのに役立ちます。
窒化ケイ素は非導電性セラミックであるため、適切な電気および電子アセンブリにおいて絶縁構造部品として機能することができます。
以下の仕様は、提供されたワアシジュリ製品情報に基づいています。寸法は、顧客に応じてカスタマイズすることができます'sの図面、機器の設計およびアプリケーションの要件。
| 仕様 | 利用可能/代表的な範囲 | メモ |
|---|---|---|
| 材料 | Si₃N₄ | 窒化ケイ素陶器 |
| 材料タイプ | ホットプレス/反応結合/焼結 | 用途によって選択する |
| 外径32 x内径(オデッドだ) | 5-300 mm | 利用可能な風習サイズ |
| 内径(ID) | 2-250ミリ | 設計に応じてカスタマイズする |
| 厚さ | 0.5-50 mm | Application-dependent |
| 仕上面あらさ | 洗練されて0.01-0.1µm Ra | 申し込みlow-friction |
| 屈曲力 | 600-1000 MPa | 典型的な範囲述べ |
| 作動温度 | 1200°C | 実際のサービスの制限は、設計と環境によって異なります |
| 密度 | 3.2-3.3 g / cm³ | 典型的な仕様供給される |
重要なことです上記の仕様範囲は、製品情報からの参考値です。最終寸法,公差,表面仕上げ,材料グレードと性能要件は、顧客に対して確認する必要があります's技術図面および動作条件。
次の例では、エンジニアリングプロジェクトで異なるod、id、および厚さの組み合わせを指定する方法を示します。これらは、固定された標準サイズではなく、商品企画の例です。
| 例 | OD | ID | 厚さ | 潜在アプリケーション |
|---|---|---|---|---|
| 小さな指輪 | 10 mm | 5ミリ | 1ミリ | 精密絶縁 |
| 媒体指輪 | 50 mm | 30ミリを | 5ミリ | 工業設備 |
| 大きな指輪 | 100 mm前後の | 70ミリ | 10 mm | 高温機械 |
| 大型指輪 | 200ミリ | 150 mm | 20 mm | 重工業設備 |
窒化ケイ素リングは、部品が機械的負荷、熱、摩耗、化学的暴露または電気絶縁の要件に同時に耐える必要がある用途に選択することができます。最終的な適合性は、実際の動作条件とエンジニアリング設計に依存します。
窒化ケイ素は、その低摩擦特性、硬度、耐摩耗性および熱特性から、高速および精密ベアリング関連用途に使用されています。
Si₃N₄リングwafer-processingで使うことができる、wafer-handlingやそれに伴う半導体道具精密■耐薬品性と电気绝縁大事なんだ
潜在的な用途としては、ターボチャージャー関連部品、エンジンシステム、耐摩耗性部品、特定の電気自動車機器などがあります。
低密度、機械的強度、耐熱性を兼ね備えた窒化ケイ素は、航空宇宙およびタービン関連の部品に適しています。
窒化ケイ素部品は、耐摩耗性、精度、材料性能が要求される一部の医療用途で使用されています。アプリケーション固有の生体適合性と規制要件は別々に検証する必要があります。
窒化ケイ素リングは、ポンプ、シール、および攻撃的な化学環境にさらされるその他の装置に適用できます。
高圧で腐食性のある動作環境では、高い耐薬品性と耐摩耗性を備えたセラミック部品が求められます。
精密セラミックリングは、寸法安定性、絶縁性、厳しい環境への耐性が必要な実験室や分析装置に組み込むことができます。
窒化ケイ素セラミック部品は、絶縁性、耐熱性、寸法安定性が要求される一部のバッテリ製造装置および試験装置に対して評価することができます。
自動車:高効率エンジン、ターボチャージャーシステム、選択されたevコンポーネント。
半導体:ウェハハンドリング、プロセスおよびエッチング関連システム。
います石油・ガス機器およびその他の高圧または腐食性の環境。
医療:高度な外科的、診断および選択されたインプラント関連アプリケーション。
航空宇宙:タービンと高温エンジニアリングシステム。
化学処理类:ポンプ、シール、耐腐食性機器。
実験室:分析試験およびサンプル調製装置。
バッテリー製造:選択された高温および電気絶縁装置。
精密窒化ケイ素リングの製造には、一般にいくつかの制御段階があります。選定依存ルート正確な過程Si₃N₄年生、環幾何で、許容範囲次元、密度、各要求およびsurface-finish要件を有することができる。
窒化ケイ素粉末を調製し、適切なバインダーおよび添加剤と組み合わせて、成形およびその後の処理をサポートします。
セラミック材料は、必要なリング形状に成形することができます。設計に応じて、成形技術には圧力ベースまたは成形ベースのプロセスが含まれます。
制御された熱処理は、要求されるセラミック構造と機械的特性を開発するために使用されます。
成形、高密度化後、精密加工、研削加工により、指定されたod、id、厚さ、寸法公差を達成することができます。
低摩擦アプリケーションを含む滑らかな表面が必要な場合は、研磨または他の仕上げ作業を適用することができます。
完成したリングは、出荷前に合意された寸法、材料、表面および適用要件に対して検査する必要があります。
産業用およびoemアプリケーションでは、多くの場合、リング形状は既存の機械的または電気的アセンブリと一致する必要があります。huacijuliは、お客様の仕様に基づいてカスタマイズされたセラミック製品の要件を議論することができます。
必要な外径を指定します。
シャフト、ハウジングまたは他の嵌合部品を一致させます。
機械的要件と絶縁要件に応じて厚さを選択します。
適切な用途に合わせて研磨面を指定できます。
Hot-pressed、reaction-bondedまたはのSi₃N₄オプションに相谈することができます。
お客様の図面やアプリケーション要件を確認してカスタマイズすることができます。
環の寸法を定義する。 必要な外径、内径および厚さを提供します。
動作温度を確認します。 コンポーネントが経験する連続温度とピーク温度を確認します。
評価機械やミニ・タキートス圧縮、摩擦、回転速度、振動、その他の機械的負荷を考慮してください。
化学露光調べろセラミックに接触する可能性のある酸、アルカリ、溶剤、ガス、その他の化学物質を識別します。
電気要件を定義する尺度を洗い出すのです絶縁機能と関連する電気的動作条件を指定します。
仕上面あらさ指定する低摩擦または高精度の界面では、必要な表面粗さを定義します。
技術図面を提供する。詳細な図面は、寸法、公差、および生産要件を正確に評価するのに役立ちます。
huacijuliは中国に拠点を置くサプライヤーで、実験室用機器、実験室用消耗品、高温アプリケーション用のカスタマイズされたセラミックおよび耐火金属製品ソリューション、およびバッテリー機器およびバッテリー消耗品を提供しています。
寸法、材料の選択、動作環境、アプリケーションのニーズに基づいてカスタムセラミック要件を検討します。
huacijuliチームは、プロジェクト要件をレビューし、エンジニアリングおよび購買評価のための製品情報を提供することができます。
HUACIJULI'sの製品には、高温アプリケーション用にカスタマイズされたセラミックおよび耐火金属ソリューションが含まれます。
顧客は、さらなる技術的な議論のために図面、仕様およびアプリケーション要件を提供することができます。
実験装置、半導体機械、自動車システム、航空宇宙部品、化学処理装置、エネルギーアプリケーション、またはその他の産業システム用に窒化ケイ素セラミックリングを調達する場合は、サプライヤーに連絡する前に技術要件を準備してください。
推奨RFQ情報:
窒化ケイ素材料グレード
外径32 x内径(OD)
内径(ID)
指輪厚さ
許容範囲次元
表面粗さ/仕上げ
作動温度
機械的負荷または回転条件
化学環境
电気绝縁要件
必要量
可能な場合は、技術図面またはcadファイル
窒化ケイ素絶縁リングは、高硬度、耐摩耗性、熱安定性、耐薬品性、低密度、低熱膨張、電気絶縁など、要求の厳しい産業環境で価値のある特性の組み合わせを提供します。
参照寸法からの範囲で5-300 mm OD、2-250 mm IDと~ 0.5-50 mmの厚さオーダーメイドのサイジングと合わせて、窒化ケイ素リングは、精密機器や産業アプリケーションの広い範囲のために設計することができます。
The following specifications are based on the supplied HUACIJULI product information. Dimensions can be customized according to the customer's drawing, equipment design and application requirements.
| Specification | Available / Typical Range | Notes |
|---|---|---|
| Material | Si₃N₄ | Silicon nitride ceramic |
| Material Type | Hot-pressed / Reaction-bonded / Sintered | Selection depends on application |
| Outer Diameter (OD) | 5–300 mm | Custom sizes available |
| Inner Diameter (ID) | 2–250 mm | Customized according to design |
| Thickness | 0.5–50 mm | Application-dependent |
| Surface Finish | Polished, 0.01–0.1 µm Ra | For low-friction applications |
| Flexural Strength | 600–1000 MPa | Stated typical range |
| Operating Temperature | Up to 1200°C | Actual service limit depends on design and environment |
| Density | 3.2–3.3 g/cm³ | Typical supplied specification |
The following examples demonstrate how different OD, ID and thickness combinations can be specified for engineering projects. They are examples for product planning rather than fixed standard sizes.
| Example | OD | ID | Thickness | Potential Application |
|---|---|---|---|---|
| Small Ring | 10 mm | 5 mm | 1 mm | Precision insulation |
| Medium Ring | 50 mm | 30 mm | 5 mm | Industrial equipment |
| Large Ring | 100 mm | 70 mm | 10 mm | High-temperature machinery |
| Heavy-Duty Ring | 200 mm | 150 mm | 20 mm | Heavy industrial equipment |
