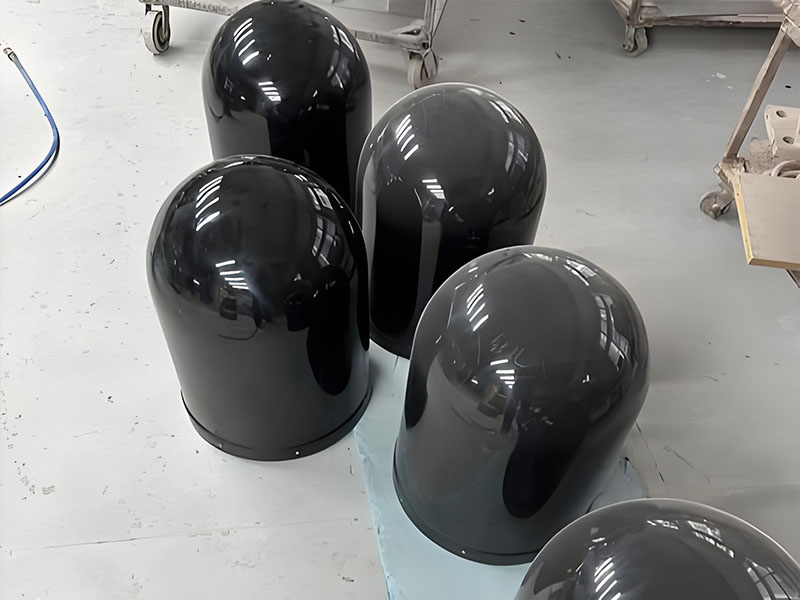

窒化ケイ素ラドームは、制御された電磁波伝送を維持しながら精密なアンテナアレイを保護するように設計された高性能セラミック保護部品です。si3n4は、誘電性、高温強度、耐熱衝撃性、耐酸化性、環境耐久性を兼ね備えているため、要求の厳しいレーダー、航空宇宙、衛星通信、高度なアンテナ用途に適しています。
の窒化ケイ素レーダードームアンテナ、レーダーセンサー、または高精度アンテナアレイの周りに配置された保護セラミックシェルまたはエンクロージャです。高周波とマイクロ波の信号をセラミック構造を通過させながら、敏感な電磁成分を外部環境から分離します。
直答:窒化ケイ素ラドームは、アンテナ保護が高い機械的強度、耐熱衝撃性、高温安定性および耐酸化性、腐食性、雨浸食および粒子浸食と電磁波伝送を組み合わせなければならない場合に使用されます。典型的なターゲットアプリケーションには、航空宇宙システム、極超音速機、ミサイル追尾システム、衛星通信アンテナ、5 gアンテナ、追跡レーダーおよび気象レーダーが含まれます。
従来の機械的保護カバーとは異なり、レドームも電磁システムの一部です。その材料組成、誘電特性、壁の厚さ、形状、表面状態は、信号の伝送、反射、位相挙動に影響を与える可能性があります。
窒化ケイ素は、電磁伝達を要求の厳しい用途と組み合わせなければならない用途にエンジニアリング材料の選択肢を提供します
窒化ケイ素レドームの性能は、si3n4セラミック材料の特性から始まります。レドーム工学では、電磁的挙動と熱的、機械的、環境的特性を考慮する必要があります。
提供されるアプリケーション情報は、約の標準的な誘電率を識別します9。壁の厚さと形状が動作周波数に合わせて正しく設計されていれば、誘電応答を制御して電磁伝送をサポートすることができます。
窒化ケイ素セラミックは、電磁伝送に適した低誘電損失特性を提供することができます。実際の誘電損失正接は周波数に依存するため、必要な動作周波数で測定する必要があります。
si3n4は、高温でも有用な機械的性能を維持するため、高分子材料が必要な構造安定性を提供できない厳しい環境に適しています。
窒化ケイ素は急速な温度変化に対して優れた耐性を持っています。これは、レドームが加熱と冷却を繰り返したり、激しい温度勾配を経験する場合に重要です。
エンジニアリングsi3n4セラミックスの高硬度は、表面摩耗、粒子の衝撃および浸食に対する耐性をサポートします。
窒化ケイ素は、強い化学的安定性と酸化安定性を提供し、温度サイクル、大気暴露、水分および微粒子腐食を含むアプリケーションをサポートします。
以下の値は、提供されたレドーム情報と窒化ケイ素セラミック材料の代表的なエンジニアリングデータを組み合わせたものです。これらは、すべての窒化ケイ素レドームグレードの普遍的な仕様ではなく、基準値です。
| 財産 | 参考値/代表値 | レーダードーム工学意味 |
|---|---|---|
| 材料 | 窒化ケイ素構成 | 保護レドーム構造用の高性能エンジニアリングセラミック。 |
| 誘電率 | 約9 * | 電磁反射、伝送、位相挙動に影響を与えます。 |
| 誘電体損失 | 低金利である周波数とグレードに依存* | 誘電損失を低減することで、効率的な電磁伝送が可能になります。 |
| 密度 | 約3.18-3.40 g / cm³* | 部品の質量と機械設計に影響を与えます。 |
| 硬度 | 約15 ~ 16 GPa * | 表面摩耗および粒子エロージョン耐性をサポートします。 |
| 屈曲力 | 約680-970 MPa * | 機械的負荷下での構造抵抗を提供します。 |
| タフネス骨折です | 約6.1-8.5メガパスカル・m1/2* | 亀裂抵抗および熱的/機械的衝撃に関連します。 |
| 熱伝導率 | 選択されたエンジニアリンググレード*用に約22-28 w /m・k | 熱管理や局所的な厳しい温度勾配の低減に対応します。 |
| 高温能力 | グレードと雰囲気に左右される;si3n4コンポーネントは、適切な条件で1000°c以上で動作することができます | 高温航空宇宙および熱アプリケーションをサポートしています。 |
レドームは単なるセラミックカバーではありません。その形状および材料特性は、アンテナシステムおよび外部環境と調整する必要があります。
●制御誘電率
●誘電損失特性が低い
●適切に設計された場合、低信号減衰
●周波数固有の電磁資格
●制御された壁の厚さと形状
●高温安定
●耐熱衝撃性に優れています
●急速な温度変化に強い
●熱勾配への抵抗性
●厳しい熱環境に適しています
●・高硬度
●高い曲げ強度
●良好な骨折靭性
● 機械的負荷下での構造安定性
●粒子の衝撃や浸食に強い
● 酸化抵抗
● 耐食性
● 雨による浸食抵抗
● 粒子浸食抵抗
● 長期大気暴露能力
窒化ケイ素ラドームは、アンテナアセンブリ、設置インターフェース、電磁周波数範囲および環境条件に応じてカスタムセラミック部品として開発することができます。
| 仕様カテゴリ | 典型的なカスタマイズ/エンジニアリングの考慮事項 |
|---|---|
| 材料 | 窒化ケイ素構成(チップ);機械的、熱的および電磁的要件に従って選択されたグレード。 |
| レーダードーム幾何学 | 円錐形、ogive、半球形、円筒形、ノーズコーンまたはアプリケーション固有のジオメトリ。 |
| 全体次元 | カスタム外径、内径、長さ、高さと取り付け寸法。 |
| 壁厚さ | 周波数-およびstructure-dependent;電磁伝達および機械的要件に応じて最適化されています。 |
| 仕上面あらさ | 空気力学、エロージョンおよび界面要件に従ってセラミック表面仕上げを制御します。 |
| 誘電体特性 | 誘電率および損失特性は、実際の動作周波数で規定してください。 |
| 温度要求 | アプリケーション固有の熱プロファイル、熱サイクルおよびピーク温度。 |
| 機械要求 | 風荷重、振動、衝撃、圧力、加速度および設置負荷。 |
| 取付インターフェース | カスタムフランジ、ボルトパターン、インターフェース直径、サポート構造またはアンテナアセンブリインターフェース。 |
| 検査 | 寸法検査、目視検査、材料試験、アプリケーション固有の認定。 |
従来の機械的保護カバーとの主な機能上の違いは、電磁波が減衰、反射、位相の挙動を制御してレドームを通過しなければならないことです。
a材料関連の損失を最小限に抑えながら、電磁信号を効率的に伝送します。
誘電特性と壁の厚さは電磁反射に直接影響します。したがって、レドームの厚さは、動作波長およびアンテナアーキテクチャとともに設計する必要があります。
通信およびレーダーシステムは、異なる周波数帯域にわたって動作する可能性があります。したがって、誘電特性は、必要な周波数範囲全体にわたって評価する必要があります。
窒化ケイ素レドームは、アンテナ保護と熱、機械、電磁の厳しい要件を組み合わせる必要がある場合に特に適しています。
高速プラットフォームは、激しい空力加熱と急速な熱変化を生成することができます。si3n4は、アンテナおよびセンサー・システムを保護するための高温セラミック・オプションを提供します。
seekerシステムには、厳しい熱条件および機械条件の下で必要な電磁伝達を維持しながら、高精度センサの保護が必要です。
衛星通信システムには、安定した電磁特性と、温度サイクルや環境暴露に対する耐性が求められます。
si3n4レドーム構造は、安定したミリ波伝送と環境耐久性が要求される高度なアンテナ保護に適しています。
追跡レーダーシステムは、予測可能な電磁伝達を維持しながら、天候や機械的負荷からの保護を必要とします。
気象レーダーレーダー信号の送信を維持しながら、雨、風、温度サイクル、雹や粒子の影響に耐える必要があります。
航空宇宙レーダーや電磁センシングシステムは、熱安定性と環境耐久性が重要なセラミックレドーム構造を使用することができます。
機械的保護と制御された電磁伝達を組み合わせる必要がある場合、特殊なマイクロ波およびrf装置はsi3n4保護構造を使用することができます。
| 環境 | 小学校挑戦 | 関連構成する財産 |
|---|---|---|
| 極超音速飛行 | 激しい空力加熱と熱勾配 | 高温安定性と耐熱衝撃性 |
| 高空飛行。 | 低温、急速な温度変化と空力負荷 | 熱安定性と機械的強度 |
| 砂漠環境 | 砂粒侵食 | 高硬度と耐浸食性 |
| 海洋環境 | 湿気、腐食および天候暴露 | 化学的・環境的安定性 |
| 屋外レーダー | 雨、雹、風と温度のサイクリング | 機械的強度と環境耐久性 |
| 人工衛星システムの構築 | 熱サイクルと長期環境暴露 | 熱安定性と寸法安定性 |
複数のアンテナ素子を保護しながら、アンテナ開口部全体に必要な電磁伝送特性を維持します。
用途高周波通信信号に安定した誘電挙動が求められるレドーム構造。
厳しい飛行条件にさらされるレーダーセンサのための環境および熱保護を提供します。
衛星通信アンテナアセンブリを環境暴露および温度サイクルから保護します。
屋外環境での高精度レーダーアンテナアレイの長期保護をサポートします。
レーダーアンテナを雨、風、雹、大気温度の変化から保護します。
高感度rfおよびマイクロ波検出部品の周りにセラミック電磁ウィンドウを提供します。
通常のポリマーまたはガラス繊維保護材料が必要な熱安定性を提供できないアンテナシステム用に設計されています。
セラミックレドームの製造には、材料組成、成形、焼結、機械加工、寸法精度、および必要に応じて電磁性能の調整された制御が必要です。
セラミックのグレードと用途に応じて、高純度窒化ケイ素粉末と適切な加工添加剤を選択しています。
粉末を混合し、適切な粒子分布、流動挙動および成形特性を得るために調整します。
レドームプリフォームは、形状、肉厚およびサイズに応じて適切な成形ルートを使用して製造されます。
必要に応じて、グリーンのボディを機械加工して、最終的な高密度化の前に重要な幾何学的特徴を確立します。
制御された焼結により、si3n4セラミックは高密度化され、必要な機械的、熱的、構造的特性が得られます。
精密な研削加工は、寸法精度、実装インターフェースまたは表面要件が要求される場合に実行されます。
重要な寸法、形状、表面状態、および目に見える欠陥は、図面および品質要件に従って検査されます。
必要に応じて、目標周波数および環境条件で誘電特性および最終レドーム性能を評価することができます。
誘電体の挙動は周波数に依存するため、材料のグレードと肉厚を確定する前に動作周波数を定義する必要があります。
レドームの厚さは、電磁伝達、反射、機械的強度、熱応答に影響します。
セラミック構造を選択する際には、ピーク温度、加熱速度、冷却速度、熱勾配を考慮する必要があります。
風荷重、振動、加速度、圧力、衝撃、取り付け応力は、構造設計に組み込む必要があります。
雨、砂、ほこり、湿度、温度サイクル、およびその他の環境条件は、長期的なレドーム性能に影響を与える可能性があります。
レドームは、アンテナ開口部、取り付け構造、シールシステム、取り付けインターフェースとともに設計する必要があります。
アモイhuacijuliは窒化ケイ素セラミック部品の開発と製造に焦点を当てています。レドームのプロジェクトでは、材料の選択、形状、加工、およびアプリケーションの要件を1つのエンジニアリングシステムとして考慮する必要があります。
huacijuliは、窒化ケイ素セラミック材料を使用して、高温、機械的強度、電気絶縁、寸法安定性などの要求の厳しい用途に対応しています。
レドーム形状は、お客様の図面、アンテナ構成、実装インターフェース、アプリケーション要件に応じて開発できます。
材料の選択は、必要な機械的、熱的、電磁的特性に合わせて調整することができます。
成形、焼結、研削、精密加工を調整して、複雑なsi3n4セラミック部品を製造できます。
開発では、周波数、温度、機械的負荷、環境暴露、およびアンテナの統合要件を一緒に考慮することができます。
設計図面、サンプル、寸法仕様およびアプリケーションデータからカスタム窒化ケイ素ラドームを開発することができます。
適切な窒化ケイ素レドームを開発するために、お客様は以下の情報を可能な限り提供することをお勧めします。
●動作周波数または周波数範囲
●帯域幅
●必要な伝達特性
●アンテナの種類と絞り情報
●既知誘電体要件
●全体的なレドーム寸法
して●肉厚
●取付インターフェース
●風、振動や影響の要件
●エンジニアリング図面や3 dモデル
●温度はせいぜい
●ピーク温度
●加熱冷却率
●熱サイクル
●雰囲気と圧力の条件
●雨やあられ暴露
●砂や粒子の浸食
●湿度と海洋暴露
●屋外サービスの条件
●必要な耐用年数と資格条件
窒化ケイ素レドームは、アンテナ、レーダーセンサー、またはアンテナアレイの周りに使用されるsi3n4セラミック保護エンクロージャです。電磁信号の通過を可能にしながら、内部部品を熱的、機械的、環境的負荷から保護します。
窒化ケイ素は、高硬度、機械的強度、耐熱衝撃性、高温安定性および環境耐久性を備えた制御された誘電特性を兼ね備えています。この組み合わせは、レドームが電磁窓と構造保護部品の両方として機能しなければならない場合に役立ちます。
付属のアプリケーション情報は、約7 ~ 9の標準誘電率を示しています。しかし、誘電率はすべての窒化ケイ素セラミックスの普遍的な固定値ではありません。これは、周波数、材料組成、密度、空隙率、微細構造および製造プロセスに依存します。
窒化ケイ素は、電磁伝送用途に適した低誘電損失特性を提供することができます。電磁性能はアプリケーション固有であるため、実際のレドームの場合、誘電損失正接は意図した周波数範囲で測定する必要があります。
はい。窒化ケイ素セラミックスは、高温機械的安定性と耐熱衝撃性で知られています。実際の許容動作温度は、材料のグレード、雰囲気、形状、熱勾配、機械的負荷に依存します。
窒化ケイ素は、その高温強度、硬度、耐熱衝撃性から、航空宇宙における過酷な高温レドーム環境に適したセラミック材料の候補となっています。最終的な適合性は、アプリケーション固有の熱的、機械的、電磁的適合性を確認することによって確立されなければなりません。
はい。アンテナシステムや動作条件に応じて、レドーム形状、肉厚、寸法、実装インターフェースおよび表面要件をカスタマイズできます。壁の厚さは、電磁伝送要件と一緒に設計する必要があります。
はい。提供されるアプリケーション情報は、5 g通信基地局と衛星通信アンテナをアプリケーション領域としています。28 ghzや39 ghzなどのミリ波システムでは、周波数固有の誘電特性評価と電磁シミュレーションが推奨されます。
窒化ケイ素は、材料のグレードと設計に応じて、酸化、腐食、摩耗および浸食に対して強い耐性を示します。レドームの認定は、雨、雹、砂、ほこり、湿度、温度サイクリングやその他の環境条件への実際の暴露を考慮する必要があります。
最も有用な情報には、動作周波数、アンテナの種類、レドームの寸法、壁の厚さ、温度プロファイル、機械的負荷、環境条件、実装インターフェース、必要な電磁性能などがあります。技術図面または3 dモデルを使用することを強くお勧めします。
品窒化ケイ素レドーム/ si3n4セラミックレドーム
一次関数:電磁信号の制御された伝送を可能にしながら、アンテナまたは高精度アンテナアレイを保護します。
材质:铸铁连接窒化ケイ素から構成することもできる。
鍵种族:制御誘電特性、低誘電損失特性、高硬度、高機械強度、耐熱衝撃性、高温安定性、耐酸化性、耐食性、耐エロージョン性。
典型的な誘電率:提供されたアプリケーション情報によると、約7 ~ 9;目標周波数と材料グレードで実際の値を確認する必要があります。
主なアプリケーション:極超音速機、航空宇宙レーダー、ミサイル追尾システム、衛星通信アンテナ、5 gアンテナ、地上追跡レーダー、気象レーダー、高度なrf /マイクロ波システム。
カスタマイズ:形状、寸法、壁の厚さ、取り付けインターフェース、表面仕上げ、材料グレードおよびアプリケーション固有の電磁要件。
アモイhuacijuliは、設計図、サンプルおよびアプリケーション要件に基づいて、カスタム窒化ケイ素セラミックコンポーネントの開発をサポートすることができます。レドームプロジェクトの場合は、動作周波数、寸法、肉厚、温度プロファイル、環境条件、およびアンテナインターフェースを提供して、材料と製造アプローチを一緒に評価できるようにします。
窒化ケイ素レドームの情報をリクエストします工学失権:このページに記載されている技術的な値とアプリケーションの説明は、エンジニアリングの参考として意図されています。実際の窒化ケイ素レドームの性能は、セラミックの組成、密度、微細構造、製造プロセス、形状、肉厚、動作周波数、温度、環境条件およびアンテナ構成に依存します。最終製品を製造する前に、材料試験、電磁界シミュレーション、およびアプリケーションに特化した認定を通じて値を確認する必要があります。
| Property | Reference / Typical Value | Radome Engineering Significance |
|---|---|---|
| Material | Silicon Nitride (Si3N4) | High-performance engineering ceramic for protective radome structures. |
| Dielectric Constant | Approximately 7–9* | Influences electromagnetic reflection, transmission and phase behavior. |
| Dielectric Loss | Low; frequency and grade dependent* | Lower dielectric loss can support efficient electromagnetic transmission. |
| Density | Approximately 3.18–3.40 g/cm³* | Affects component mass and mechanical design. |
| Hardness | Approximately 15–16 GPa* | Supports surface wear and particle-erosion resistance. |
| Flexural Strength | Approximately 680–970 MPa* | Provides structural resistance under mechanical loading. |
| Fracture Toughness | Approximately 6.1–8.5 MPa·m1/2* | Relevant to crack resistance and thermal/mechanical shock. |
| Thermal Conductivity | Approximately 22–28 W/m·K for selected engineering grades* | Supports thermal management and reduction of severe local temperature gradients. |
| High-Temperature Capability | Grade and atmosphere dependent; Si3N4 components can operate above 1000°C in suitable conditions | Supports high-temperature aerospace and thermal applications. |
